Нефтегазовые сепараторы НГС и НГСВ являются ключевыми элементами технологического оборудования в нефтегазовой отрасли и предназначены для эффективного разделения добываемой продукции на нефть, газ и воду. Эти установки позволяют повысить качество подготовки нефти и газа для последующей переработки и транспортировки.

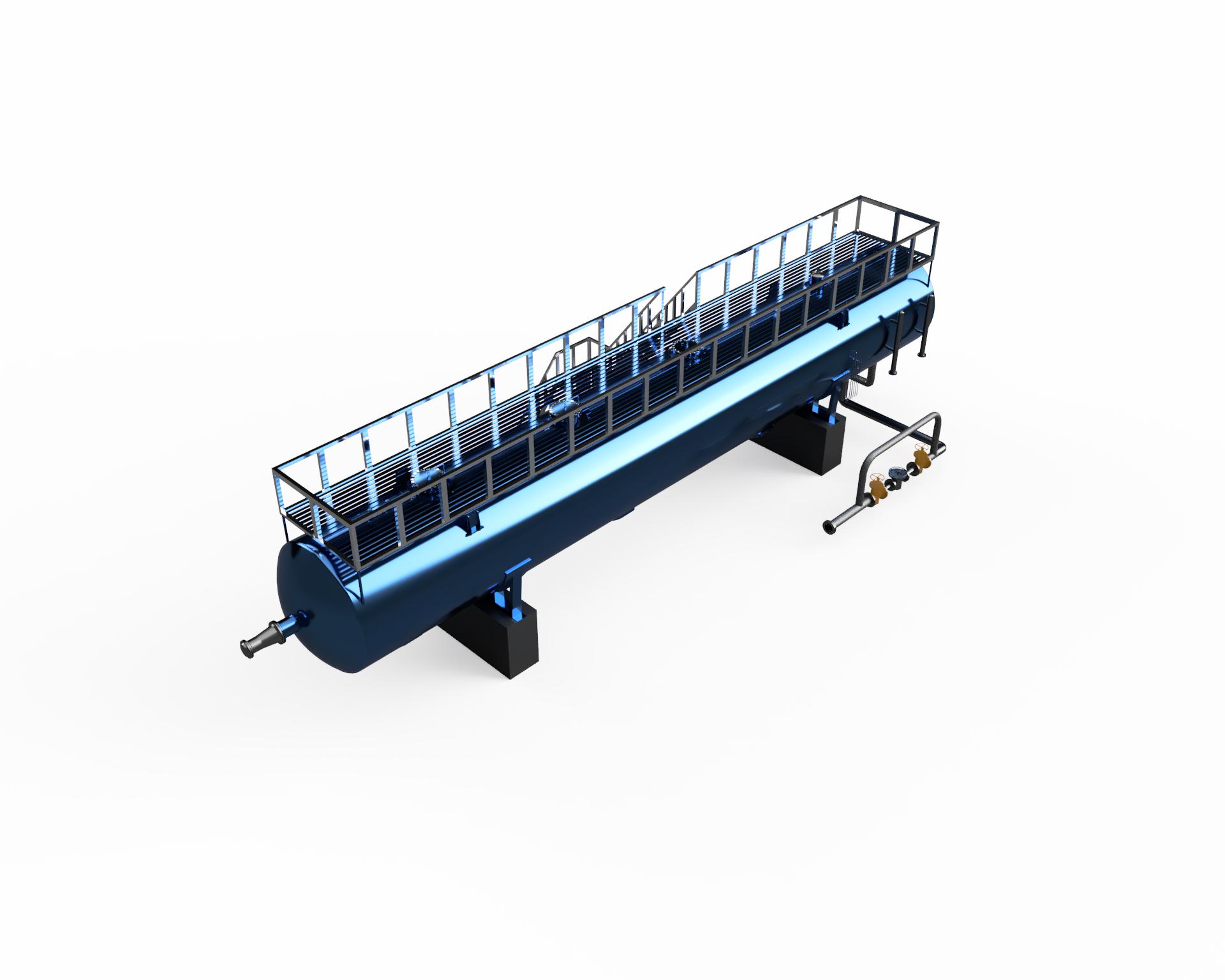

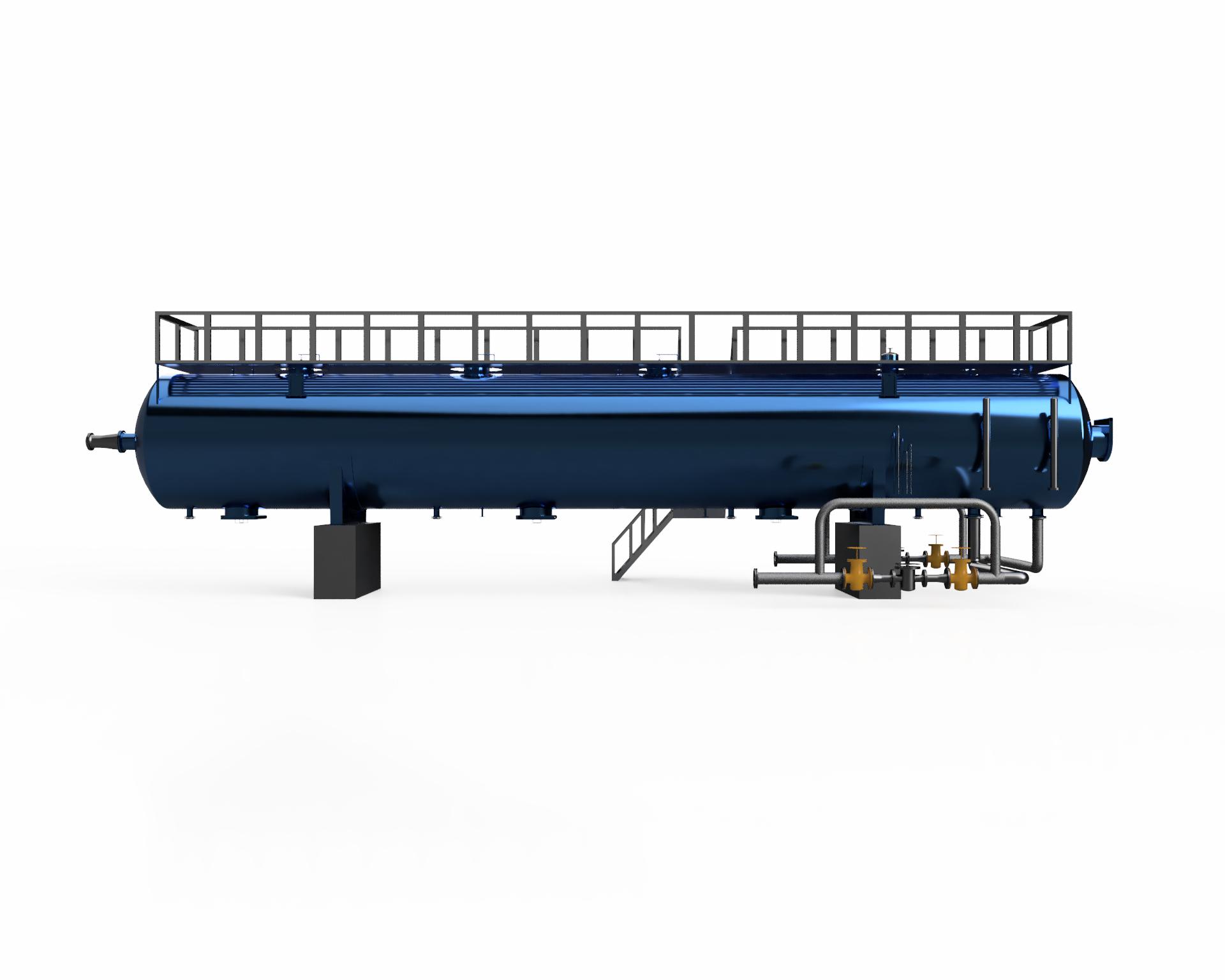

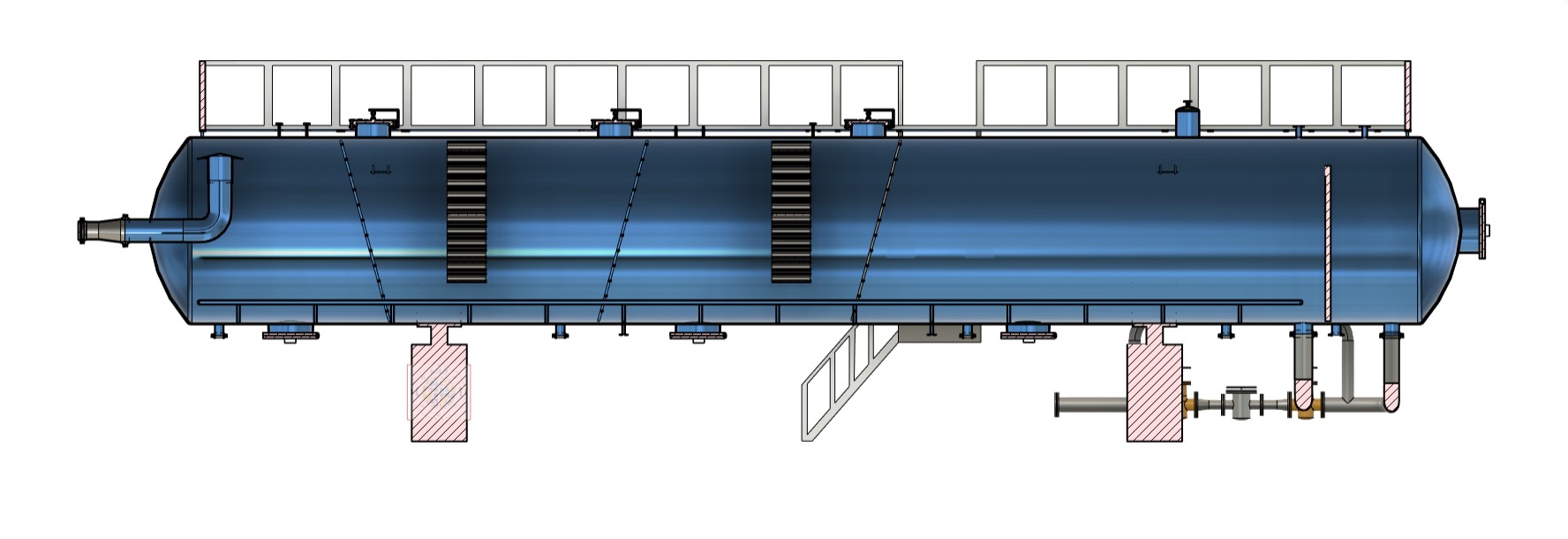

Нефтегазовый сепаратор НГС используется для отделения газа от жидкой фазы в многокомпонентной смеси, поступающей непосредственно из скважины. Конструкция устройства представляет собой цилиндрическую обечайку с эллиптическими днищами, установленную на горизонтальные опоры. Внутри корпуса размещены каплеуловитель, отбойник, просечная перегородка, пеногасящая насадка, а также входные и выходные патрубки для подачи и отвода смеси. В процессе работы смесь проходит несколько стадий разделения: мелкие капли жидкости коалесцируют в более крупные, оседают на дно сепаратора, нефть выводится через жидкостной патрубок, а газ удаляется через газовый патрубок.
Нефтегазовый сепаратор со сбросом воды НГСВ выполняет аналогичные функции, но дополнительно оснащён устройствами для отделения воды из добываемой продукции, что делает его незаменимым на месторождениях с высоким содержанием воды. Конструкция НГСВ включает дополнительную секцию для сброса воды и соответствующий патрубок отвода, обеспечивая трёхфазное разделение: нефть, газ и воду.
Основные отличия двухфазных и трёхфазных сепараторов заключаются в количестве разделяемых фаз и внутренней комплектации. Двухфазные сепараторы имеют упрощённую конструкцию и предназначены для работы на месторождениях с минимальным содержанием воды. Трёхфазные сепараторы обладают расширенными функциями и дополнительными внутренними устройствами, что позволяет эффективно отделять воду от нефти и использовать их на месторождениях с высоким водосодержанием.
Применение:
- Двухфазные сепараторы НГС эффективны при минимальном содержании воды в добываемой смеси.
- Трёхфазные сепараторы НГСВ применяются на месторождениях с высокой долей воды, обеспечивая комплексное разделение добываемой продукции.
